PCB Ontwerp

Heb je een productidee of wil je nieuwe functies toevoegen aan je bestaande product? Het hart van elektronische producten is de PCB (Printed Circuit Board), ook wel bekend als de printplaat. Of het nu gaat om een nieuwe printplaat, het uitbreiden van een bestaand ontwerp of het doorontwikkelen tot serieproductie: wij begeleiden je vanaf de eerste schets tot het eindproduct.

Neem contact met ons op
Pattern SST
Pattern SST

Printplaat ontwerpen: van idee tot productie

Bij het ontwerpen van een PCB draait het niet alleen om het tekenen van een schema. Het gaat om het maken van keuzes die later effect hebben op de prestaties, maakbaarheid en kosten van het product. Denk aan componentkeuze, layout, EMI-gedrag, stroompaden en toleranties. We zorgen dat het ontwerp past bij de toepassing én de productiewijze.


Tijdens het ontwerpproces letten we onder andere op:

  • Functionele eisen en systeemarchitectuur
  • Signaalintegriteit en vermogensverdeling
  • Laagindeling en routing
  • Plaatsing van connectors, sensoren en andere kritieke onderdelen
Ontdek wat we voor jouw ontwerp kunnen betekenen

Pattern SST

PCB ontwerp afgestemd op jouw software en hardware

Onze PCB’s sluiten naadloos aan op de embedded software en mechanica binnen het totale product. Omdat we werken met een multidisciplinair team, stemmen we elektronica af op de daadwerkelijke toepassing. Dat voorkomt vertragingen en fouten tijdens assemblage of inbedrijfstelling.


Of het nu gaat om een eenvoudige enkelzijdige print of een meervoudige printplaat: we leveren een ontwerp dat geschikt is voor serieproductie.

Pattern SST

Ontwerpen in de juiste PCB software

We ontwerpen PCB’s in bekende platforms zoals Altium Designer, Eagle, KiCad of OrCAD. De keuze voor de software hangt af van jouw project en gewenste workflow. Omdat we in meerdere systemen werken, kunnen we ook ontwerpen aanpassen die al (gedeeltelijk) bestaan.

Pattern SST

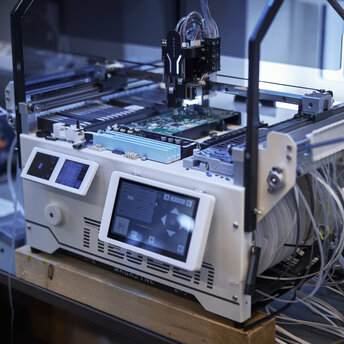

PCB productie in eigen beheer

Na het ontwerp kunnen we de PCB ook in eigen huis produceren. We maken prototypes, pilotseries of kleine series op onze locatie in Nederland. Daarbij hanteren we dezelfde kwaliteitscriteria als bij grotere productieruns. Je kunt bij ons ook terecht als je een bestaande PCB elders hebt laten ontwerpen, of je laat ons ontwerp elders produceren. Net wat bij jouw situatie past.

Ontdek meer over PCB productie

Pattern SST

Eigendom en documentatie

Alles wat we ontwikkelen, blijft jouw eigendom. Het volledige IP, tekeningen en andere documentatie dus. Tijdens het traject delen we de bestanden stapsgewijs, zodat je altijd inzicht houdt in de voortgang. Zo ben je er zeker van dat je in het bezit bent van zowel het IP als alle benodigde documentatie, ook als we niet met elkaar verder zouden gaan. Wel zo transparant!

Pattern SST

PCB ontwerpen met SST Hardware

Een printplaat moet kloppen: technisch én praktisch. Daarom combineren we nauwkeurigheid in ontwerp met inzicht in productie. Zo zorgen we voor printplaten die functioneren zoals bedoeld, vanaf het eerste prototype tot de eerste serie.

Start jouw PCB ontwerptraject vandaag nog!

Hoe kunnen wij jou helpen?

Background Image

Cookies zijn nodig voor het contact-formulier. Toon cookiemelding

* verplichte velden

FAQ

Wat is een PCB?

Een PCB (Printed Circuit Board) is een bord dat elektrische verbindingen en componenten ondersteunt voor elektronische apparaten. Het wordt gebruikt om de componenten fysiek te bevestigen en elektrisch te verbinden.

Welke software wordt gebruikt voor PCB ontwerp?

Populaire PCB ontwerpsoftware omvat Altium Designer, Eagle, KiCad, en OrCAD. De keuze van de software hangt af van de complexiteit van het ontwerp en de specifieke behoeften van het project.

Wat zijn de belangrijkste stappen in het PCB ontwerp?

De belangrijkste stappen zijn het maken van een schema, het ontwerpen van de layout, het plaatsen van de componenten, het routen van de sporen, en het controleren van het ontwerp met Design Rule Checks (DRC).

Hoe lang duurt het om een PCB ontwerp te voltooien?

De tijd om een PCB ontwerp te voltooien varieert afhankelijk van de complexiteit, maar het kan variëren van enkele dagen voor eenvoudige ontwerpen tot enkele weken voor complexe, meerlaagse ontwerpen.

Wat zijn de kosten van PCB ontwerp?

De kosten van PCB ontwerp kunnen sterk variëren, afhankelijk van de complexiteit, het aantal lagen, de gebruikte componenten en de productiemethode. Het is belangrijk om met een ontwerper te overleggen om een nauwkeurige schatting te krijgen.

Wat is Design for Manufacturability (DFM) in PCB ontwerp?

DFM verwijst naar het proces van het ontwerpen van PCB's met het oog op de vereisten van de productie, om te zorgen voor een efficiënte, kosteneffectieve productie zonder defecten.

Hoe worden PCB ontwerpen getest op betrouwbaarheid?

PCB ontwerpen worden getest met methoden zoals simulaties, prototype testing, en het gebruik van Design Rule Checks (DRC) om te zorgen voor elektrische en mechanische betrouwbaarheid.
